Hướng dẫn sử dụng đồng hồ so và các phương pháp đo hiệu quả

Đồng hồ so là thiết bị đo cơ khí chính xác, được sử dụng rộng rãi trong các nhà máy sản xuất và xưởng gia công để kiểm tra độ phẳng, độ thẳng, độ đảo hướng kính, độ song song, độ vuông góc và độ lệch của các chi tiết cơ khí. Nhờ vào độ chính xác cao và sai số cực thấp, đồng hồ so trở thành công cụ đo không thể thiếu trong các quy trình kiểm tra chất lượng. Bài viết dưới đây sẽ giúp bạn hiểu rõ cách sử dụng đồng hồ so và áp dụng đúng các phương pháp đo trong thực tế.

Khái quát về đồng hồ so trong đo lường cơ khí

Đồng hồ so có hai dạng phổ biến là đồng hồ cơ khí (loại mặt số có kim chỉ) và đồng hồ điện tử (màn hình LCD). Cả hai loại đều có khả năng đo với độ nhạy rất cao, sai số chỉ từ 0.01mm đến 0.001mm, đảm bảo kết quả đo chính xác cho các chi tiết yêu cầu độ chính xác nghiêm ngặt.

Ứng dụng của thiết bị này bao gồm:

• Kiểm tra độ đảo khi chi tiết quay một vòng
• Đo độ phẳng, độ song song bằng cách trượt chi tiết trên bàn map
• Xác định độ lệch của các bề mặt hoặc khe rãnh
• Kiểm tra độ côn, độ vuông góc, độ lệch trục

Cách sử dụng đồng hồ so đúng kỹ thuật

Việc sử dụng đồng hồ so cần tuân thủ đầy đủ các bước để đảm bảo độ chính xác và ổn định trong quá trình đo:

1. Chuẩn bị đo:

• Chọn loại đồng hồ so phù hợp (cơ khí hoặc điện tử)
• Kiểm tra chất lượng thiết bị, độ rõ của vạch chia và tính năng hoạt động
• Chuẩn bị giá đỡ, đế gá cố định nếu cần

2. Thiết lập đo:

• Gắn đồng hồ so lên giá đỡ và vật cần đo một cách chắc chắn
• Điều chỉnh vạch 0 trước khi bắt đầu đo để chuẩn hóa thang đo

3. Tiến hành đo:

• Đưa đầu đo tiếp xúc nhẹ với bề mặt chi tiết cần đo
• Quan sát kết quả trên kim chỉ vạch hoặc màn hình LCD theo hướng vuông góc
• Thực hiện đo lặp lại ít nhất 2-3 lần để đảm bảo độ tin cậy

Hướng dẫn đọc trị số trên đồng hồ so

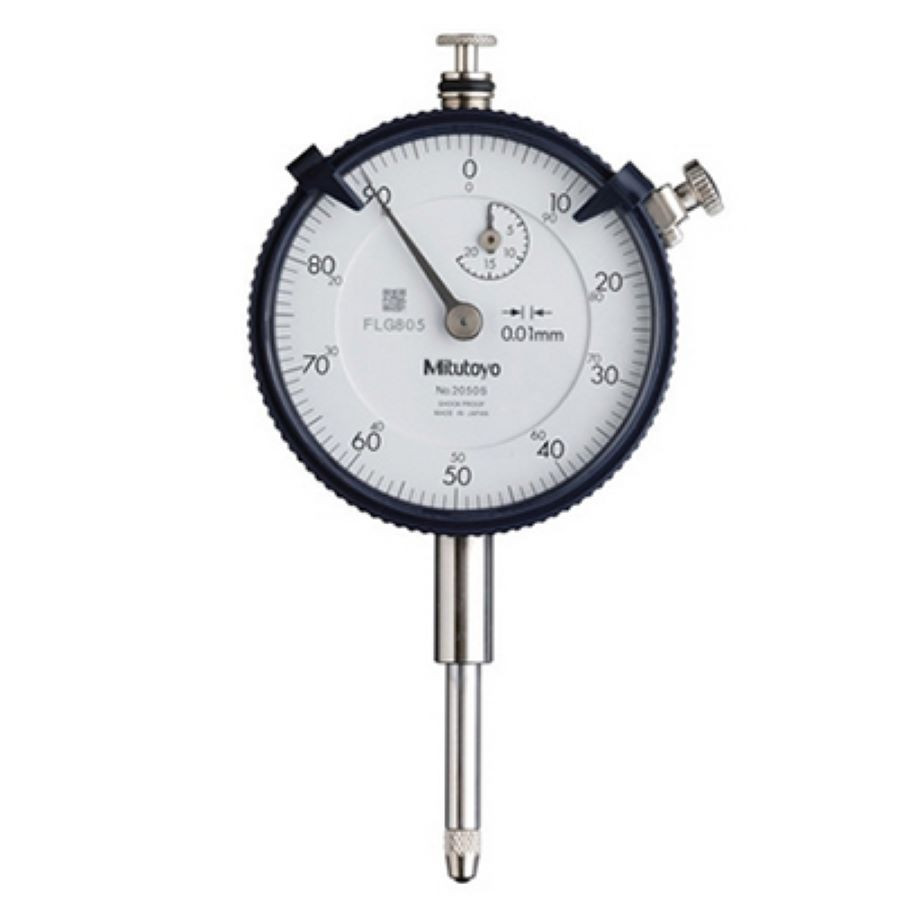

Với đồng hồ so cơ khí:

• Kim ngắn trên mặt đồng hồ nhỏ thể hiện phần nguyên (số mm)
• Kim dài trên mặt lớn thể hiện phần thập phân (thường là 0.01mm hoặc 0.001mm) Ví dụ: Nếu kim ngắn chỉ số 1 và kim dài chỉ 26, kết quả đo là 1.26mm (với đồng hồ chia độ 0.01mm)

Các phương pháp đo thông dụng bằng đồng hồ so

1. Phương pháp đo so sánh: Đây là phương pháp phổ biến nhất trong các ứng dụng công nghiệp. Sử dụng khối căn mẫu làm chuẩn, sau đó thay thế bằng các chi tiết thực tế để xác định độ sai lệch so với chuẩn.

Cách thực hiện:

• Kẹp đồng hồ so lên đế gá
• Căn chỉnh đồng hồ theo kích thước chuẩn của khối căn mẫu
• Đưa chi tiết cần đo vào và so sánh trị số sai lệch hiển thị

2. Phương pháp đo tuyệt đối: Dùng để đo kích thước thực tế của chi tiết so với chuẩn tuyệt đối. Quá trình đo:

• Cho đầu đo tiếp xúc bàn map, chỉnh đồng hồ về vạch 0
• Đưa chi tiết vào đo, đọc kết quả trực tiếp là kích thước của chi tiết

Lưu ý khi sử dụng đồng hồ so trong sản xuất

• Luôn sử dụng đế gá hoặc giá đỡ chuyên dụng để đảm bảo sự ổn định khi đo
• Tránh va đập mạnh vào thiết bị để duy trì độ chính xác lâu dài
• Hiệu chuẩn định kỳ theo tiêu chuẩn để đảm bảo thiết bị hoạt động đúng

Đồng hồ so là một trong những công cụ quan trọng trong đo lường cơ khí, hỗ trợ đắc lực trong kiểm tra chất lượng sản phẩm tại các nhà máy, đặc biệt trong ngành cơ khí chính xác và chế tạo khuôn mẫu.
