Hướng dẫn phay ren trong SOLIDCAM – Những điều quan trọng cần biết

Trong lĩnh vực gia công cơ khí chính xác, phay ren trong SolidCAM là một trong những phương pháp lập trình hiệu quả để tạo ren trong và ren ngoài với độ chính xác cao. Thay vì sử dụng mũi taro, kỹ thuật phay ren bằng dao chuyên dụng trong SolidCAM cho phép xử lý linh hoạt, đặc biệt với những trường hợp không có mũi taro phù hợp hoặc ren có kích thước đặc biệt.

Tổng quan về phay ren trong gia công CNC

Phay ren là quá trình sử dụng dao phay ren chuyển động đồng thời theo ba trục X, Y, Z để cắt tạo biên dạng ren. Dao di chuyển theo quỹ đạo tròn trong mặt phẳng XY để tạo đường kính ren, còn bước ren được xác định theo thông số dao.

Phương pháp này thường được áp dụng cho cả ren trong và ren ngoài, giúp tối ưu hiệu suất gia công, đặc biệt là trên các vật liệu cứng hoặc chi tiết có yêu cầu cao về chất lượng bề mặt.

Cách phay ren trong SolidCAM

1. Thiết lập phôi và gốc tọa độ

Trước tiên, người dùng cần thiết lập gốc làm việc (Work Coordinate System) và mô hình phôi trong giao diện CAM như thông thường.

2. Khởi tạo nguyên công phay ren (Thread Milling)

Trong tab SolidCAM 2.5D, chọn lệnh Thread Milling để khởi tạo quy trình gia công ren. Đây là bước nền tảng để tạo chiến lược cắt phù hợp.

3. Lựa chọn dụng cụ cắt

• Chọn kiểu dao: Thread Mill

• Truy cập tab Tool parameter > Table > Metric (ISO)

• Lựa chọn bước ren cần gia công, ví dụ: M20x2.5

Thiết lập biên dạng dao phay ren

Tại tab Shape Type, chuyển sang Parameter Data > Sketch (2D) để định nghĩa biên dạng dao theo thông số thực tế.
Các thành phần cần khai báo gồm:

• Cons1 và Cons2: phần me cắt của dao

• Cylinder1: phần cán dao
  Thông số chi tiết nhập theo bản vẽ dao cụ để đảm bảo tính chính xác.

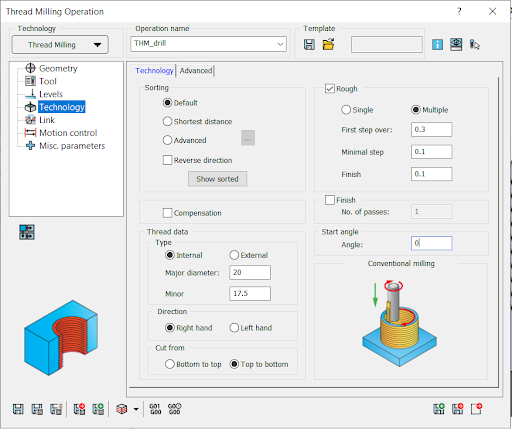

Cấu hình thông số công nghệ trong phần Technology

• Thread data:

  • Internal: gia công ren trong

  • External: gia công ren ngoài

  • Major diameter: đường kính đỉnh ren

  • Minor diameter: đường kính đáy ren

• Direction:

  • Right hand: ren phải

  • Left hand: ren trái

• Cut from:

  • Bottom to top: cắt từ dưới lên

  • Top to bottom: cắt từ trên xuống

• Roughing:

  • Single: cắt một lát

  • Multiple: cắt nhiều lát

  • First step over: chiều dày lát đầu tiên

  • Minimal step: lát mỏng nhất

  • Finish: lát cắt tinh cuối cùng

• Start angle: xác định vị trí bắt đầu xuống dao

SolidCAM cung cấp mô phỏng trực quan theo thời gian thực ở góc dưới màn hình, giúp người dùng dễ dàng kiểm tra và điều chỉnh các thông số gia công.

Lợi ích khi phay ren bằng SolidCAM

• Lập trình nhanh chóng, đơn giản

• Tự động tính toán đường chạy dao tối ưu

• Gia công chính xác, linh hoạt trên nhiều vật liệu

• Tối ưu dụng cụ và chu kỳ cắt, giảm thời gian gia công

• Phù hợp với các loại ren đặc biệt hoặc không phổ thông

Phay ren trong SolidCAM là giải pháp lập trình mạnh mẽ và hiệu quả, đặc biệt trong các ứng dụng đòi hỏi độ chính xác cao. Nắm rõ các bước thiết lập và lựa chọn thông số phù hợp sẽ giúp bạn khai thác tối đa năng suất của máy CNC cũng như tối ưu chi phí sản xuất.

Việc ứng dụng SolidCAM trong phay ren không chỉ giúp tự động hóa quy trình mà còn mang đến độ ổn định và chất lượng vượt trội cho sản phẩm cơ khí hiện đại.
